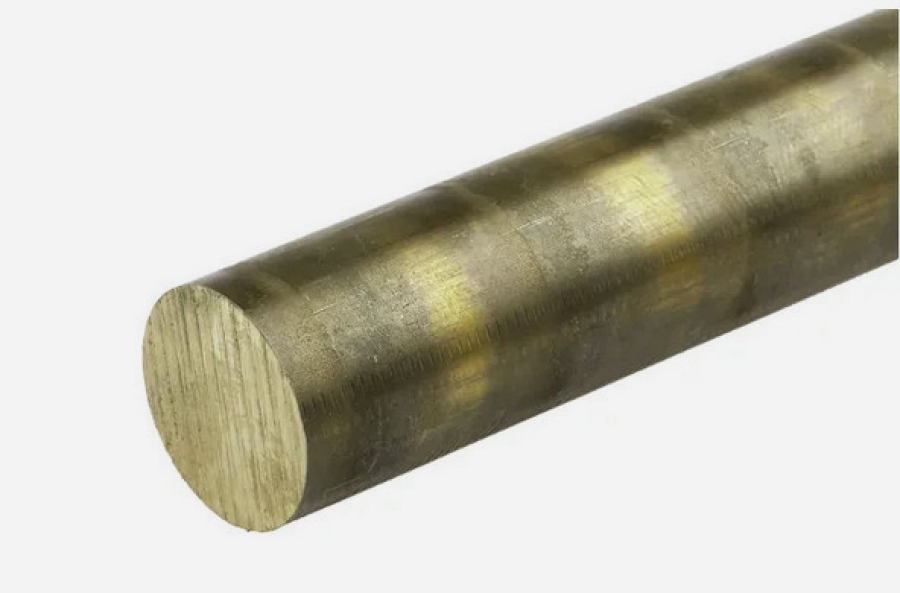

Leghe di bronzo al Rame - Alluminio
Queste leghe Rame alluminio hanno un'alta resistenza anche a temperature elevate fino a circa 400°C. Alta resistenza alla fatica anche in caso di esposizione alla corrosione. Resistente ai mezzi neutri e acidi, all'acqua e all'acqua di mare. Buona resistenza alle incrostazioni, all'erosione e alla cavitazione. Resistenza all'usura molto alta. Buone proprietà di scorrimento in combinazione con materiale di accoppiamento con superfici dure e perfetta lubrificazione. Piastre per condensatori e scambiatori di calore. Alberi, viti, parti soggette ad usura, parti di controllo per l'idraulica, raccordi per vapore ad alta pressione. Parti sollecitate meccanicamente e chimicamente nell'ingegneria meccanica, nella costruzione navale e nell'industria mineraria.
La Co.Metal commercio metalli, prodotti siderurgici effettua lavorazioni su misura quali: tagli, piegatue, forature.ecc.
Effettuiamo consegne a domicilio in tutte le provincie della Sicilia: Palermo, Trapani, Agrigento, Enna, Caltanissetta, Ragusa, Siracusa, Catania e Messina.
Effettuiamo anche forniture e spedizioni nelle isole Egadi, Pelagi, Eolie e nel resto d' Italia e Malta.
Processo di fabbricazione: | Colata Continua, Centrifuga, Getti di colata |
Leghe di bronzo: | CC333G CuAl10Fe5Ni5-C, UNI5275 CuAl11Fe4Ni4-C, CC334G CuAl11Fe6Ni6-C Su richiesta possono essere fornite altre leghe. |
Norma di fabbricazione | UNI EN 1982 |
Gamma dimensionale: | Da Ø 20 mm a Ø 404 mm altri diametri su richiesta. |
Spessori di fabbricazione: | Come da tabella riportata |
Finiture superficiali: | Grezza |
Lunghezza barre standard: | Massimo 3 metri. Su richiesta lunghezze personalizzate |
Queste leghe Rame alluminio hanno un'alta resistenza anche a temperature elevate fino a circa 400°C. Alta resistenza alla fatica anche in caso di esposizione alla corrosione. Resistente ai mezzi neutri e acidi, all'acqua e all'acqua di mare. Buona resistenza alle incrostazioni, all'erosione e alla cavitazione. Resistenza all'usura molto alta. Buone proprietà di scorrimento in combinazione con materiale di accoppiamento con superfici dure e perfetta lubrificazione. Piastre per condensatori e scambiatori di calore. Alberi, viti, parti soggette ad usura, parti di controllo per l'idraulica, raccordi per vapore ad alta pressione. Parti sollecitate meccanicamente e chimicamente nell'ingegneria meccanica, nella costruzione navale e nell'industria mineraria.
La Co.Metal commercio metalli, prodotti siderurgici effettua lavorazioni su misura quali: tagli, piegatue, forature.ecc.
Effettuiamo consegne a domicilio in tutte le provincie della Sicilia: Palermo, Trapani, Agrigento, Enna, Caltanissetta, Ragusa, Siracusa, Catania e Messina.
Effettuiamo anche forniture e spedizioni nelle isole Egadi, Pelagi, Eolie e nel resto d' Italia e Malta.
Tabella
Tabella diametri e pesi barre tonde di bronzo in leghe di Rame Alluminio | |||||||||||||
Diametro in | CuAl10Fe5Ni5-C ( CC333G ) | Diametro in | CuAl10Fe5Ni5-C ( CC333G ) | Diametro in | CuAl10Fe5Ni5-C ( CC333G ) | ||||||||
mm | Peso kg/mt | mm | Peso kg/mt | mm | Peso kg/mt | ||||||||
20 | 2,4 | 72 | 30,5 | 182 | 195 | ||||||||
22 | 2,9 | 75 | 33,1 | 192 | 217 | ||||||||
25 | 3,7 | 77 | 34,9 | 203 | 242,6 | ||||||||
27 | 4,3 | 80 | 37,7 | 213 | 267,1 | ||||||||
30 | 5,3 | 82 | 39,3 | 223 | 292,8 | ||||||||
32 | 6 | 85 | 42,5 | 233 | 319,6 | ||||||||
35 | 7,2 | 87 | 44,6 | 243 | 347,7 | ||||||||
37 | 8,2 | 90 | 47 | 253 | 376,9 | ||||||||
40 | 9,4 | 91 | 48,8 | 263 | 407,2 | ||||||||
42 | 10,4 | 92 | 49,8 | 273 | 438,8 | ||||||||
45 | 11,9 | 95 | 54,8 | 283 | 471,7 | ||||||||
47 | 13 | 97 | 56,1 | 293 | 505,4 | ||||||||
50 | 14,7 | 100 | 58,9 | 303 | 540,5 | ||||||||
52 | 15,9 | 102 | 61,3 | 313 | 576,8 | ||||||||
55 | 17,8 | 112 | 73,9 | 323 | 614,2 | ||||||||
57 | 19,4 | 122 | 87,6 | 333 | 662 | ||||||||
60 | 21,2 | 132 | 102,6 | 343 | 692,7 | ||||||||
62 | 22,9 | 142 | 118,7 | 363 | 776 | ||||||||
65 | 24,9 | 152 | 136 | 383 | 864 | ||||||||
67 | 26,8 | 162 | 154,4 | 404 | 974 | ||||||||
70 | 28,9 | 172 | 174,2 | ||||||||||
Le misure, i formati e le leghe riportate in tabella rappresentano gli standard commerciali di produzione e non le disponibilità di magazzino | |||||||||||||
AVVERTENZA: I valori contenuti nella presente tabella sono da considerarsi puramente indicativi e non vincolanti. Si lascia pertanto al progettista la responsabilità della loro interpretazione. | |||||||||||||
LEGA | Corrispondenza deniminazioni internazionali leghe di Bronzo | ||||||||||||
Unione Europea | Italia | Germania | USA | USA | GB | Francia | |||||||
UNI EN1982 | UNI | DIN | ASTM | SAE | BS | AFNOR | |||||||
CuAl10Fe5Ni5-C | CC333G | 5275 | G-CuAl10Fe5Ni5 | C95500 | - | 1400-AB2 | A53-709 UA 10 N | ||||||
CuAl11Fe4Ni4-C | - | 5275 | - | C95500 | - | - | - | ||||||
CuAl11Fe6Ni6-C | CC334G | - | - | - | - | - | - | ||||||
LEGA | Unione Europea | Composizione chimica % | |||||||||||
UNI EN1982 | Cu | Ni | P | Pb | Sn | Zn | Al | Fe | Mn | S | Sb | Si | |
CuAl10Fe5Ni5-C | CC333G | 76÷83 | 4÷6 | / | Max 0,03 | Max 0,1 | Max 0,5 | 8,5÷10,5 | 4÷5,5 | Max 3,0 | Max 0,01 | Max 0,2 | Max 0,02 |
CuAl11Fe4Ni4-C | - | 78÷84 | 3÷5,5 | / | Max 0,01 | Max 0,15 | Max 0,15 | 10÷11,5 | 3÷5 | Max 3,5 | Max 0,01 | Max 0,20 | Max 0,01 |
CuAl11Fe6Ni6-C | CC334G | 72÷82,5 | 4÷7,5 | / | Max 0,05 | Max 0,2 | Max 0,50 | 10÷12 | 4÷7 | Max 2,5 | Max 0,01 | Max 0,15 | Max 0,01 |
LEGA | Unione Europea | Processo di produzione | Caratteristiche Meccaniche | Caratteristiche d’impiego | |||||||||
Resistenza a trazione Rm N/mm2 Min. | Carico unitario di scostamento dalla proporzionalità 0,2% Rp 0,2 Min. | Allungamento a rottura A%Min. | Durezza Brinnel HBW Min. | ||||||||||
UNI EN1982 | |||||||||||||
CuAl10Fe5Ni5-C | CC333G | Centrifuga GZ | 650 | 280 | 13 | 150 | Per carichi molto alti e sollecitati. Resistente agli acidi non ossidanti. Buono per impieghi marittimi anche in acqua calda. Alta saldabilità. Necessita di lubrificazione. | ||||||
Colata Continua GC | 650 | 280 | 13 | 150 | |||||||||
CuAl11Fe4Ni4-C | - | Centrifuga GZ | 63÷70Kg/mm2 | 28÷35Kg/mm2 | 6÷8% | 160÷200 Kg/mm2 | Lega adatta per pezzi fortemente sollecitati a freddo e a caldo, ottima resistenza alla corrosione marina. Resistente al logoramento ed alla cavitazione. Giunti per turbine, cuscinetti fortemente sollecitati, guide e sedi di valvole per motori. Necessita di lubrificazione. | ||||||
Colata Continua GC | 75÷90Kg/mm2 | 42÷60Kg/mm2 | 5÷10% | 200÷240 Kg/mm2 | |||||||||
CuAl11Fe6Ni6-C | CC334G | Centrifuga GZ | 750 | 380 | 5 | 185 | E’ un bronzo all’alluminio ad alta resistenza; la lega possiede una maggiore capacità di resistere all’usura rispetto alla lega CC333G, e può essere utilizzata per applicazioni dove ci sono picchi di carico elevati. Se utilizzato come elemento di scorrimento (esempio: bronzine o boccole), è necessaria una adeguata lubrificazione. Il materiale è ideale per pezzi utilizzati in ambito marino (contatto diretto con acqua di mare) e per l’industria chimica. | ||||||
