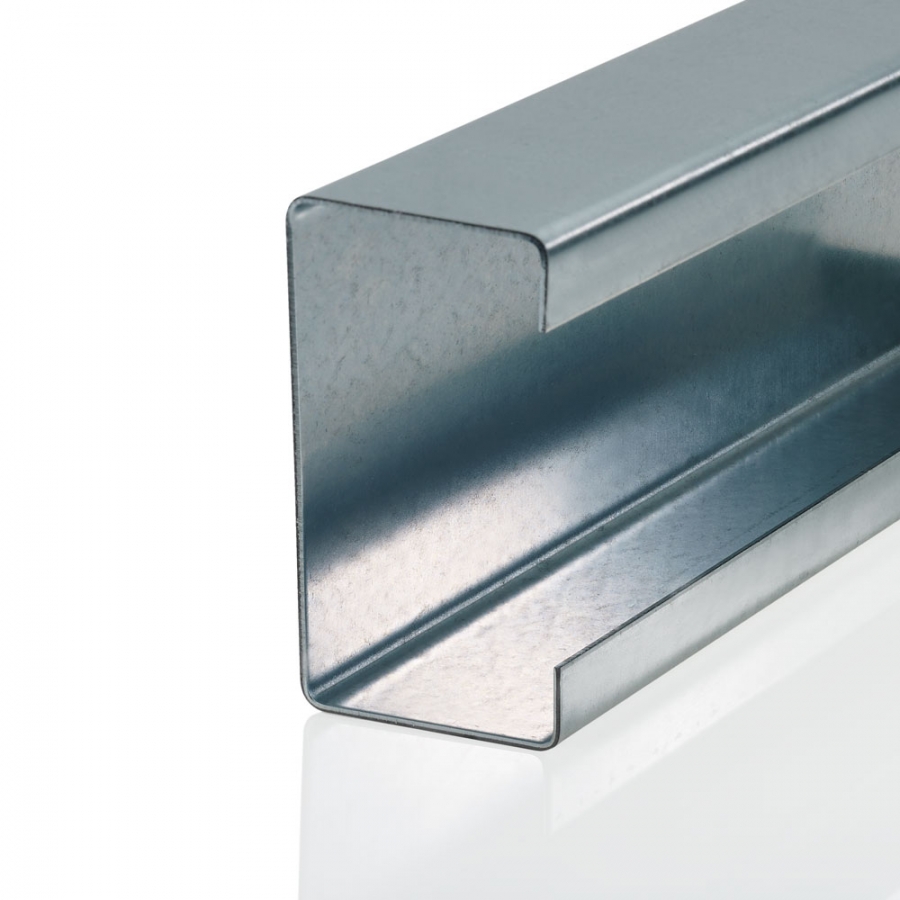

Profilo aperto a C

Profili aperti a C

Profili formati a freddo da nastro, secondo la norma europea UNI EN 10162.
 La presente norma specifica le dimensioni e le tolleranze sulla sezione trasversale dei profilati d'acciaio laminati a freddo prodotti su profilatrici a rulli.

Materiale impiegato: acciaio al carbonio non legato laminato a caldo per impiego strutturale e generico: (UNI EN 10025-2):  S235JR, S275JR, S275J0, S275J2, S355J0, S355J2, S355K2. (UNI EN 10025-3, UNI EN 10025-4 , UNI EN 10025-5)
Spessori: da mm 2 a 6 eventuale rivestito a bagno di zinco secondo norma  UNI EN ISO1461

Materiale impiegato:acciaio al carbonio non legato laminato a caldo e rivestito di zinco o alluminio per impiego strutturale (UNI EN 10147): S220GD, S250GD, S280GD, S320GD,  S350GD, S390GD, S420GD, S450GD, S550GD
Spessori: da mm 2 a 6

Materiale impiegato:acciaio laminato a freddo da nastro lucido a freddo e rivestite di zinco a caldo con il metodo Sendzimir nella  qualità  DX51D UNI EN 10142 rivestito prevalentemente di zinco a caldo non è annoverabile tra gli acciai strutturali sopra indicati ma viene comunemente adoperato per la sua duttilità per formatura  a freddo per impieghi generici.
Spessori: da mm 0,8 a 2

Lunghezze commerciali 6 Mt , su richiesta a misure personalizzate.

Si effettuano tagli e forature.

Campi d’impiego. Costruzioni di strutture portanti per capannoni, prefabbricati cerchiature, rinforzi, secondo norme UNI EN 1090-2 , UNI EN 1090-4 , oltre a bordature di manufatti ecc.
Vantaggi: Materiale leggero, molti campi d’impiego, economico, robusto, facile da tagliare, forare e saldare, oltre che avvitare e rivettare, ecc

La Co.Metal commercio metalli, prodotti siderurgici opera in Sicilia effettuando consegne a domicilio in tutte le provincie della Sicilia: Palermo, Trapani, Agrigento, Enna, Caltanissetta, Ragusa, Siracusa, Catania e Messina.  Effettuiamo anche forniture e spedizioni nel resto d' Italia e Malta.

Tabella

Tabella dimensioni e pesi profili aperti a C UNI EN 10162
Dimensioni in mm			S Spessore mm
			1	1,2	1,5	2	2,5	3	4	5	6
A	B	C	Peso Kg/ml
20	20	6	0,50	0,59	0,71
20	30	7	0,60	0,70	0,85
20	40	10	0,72	0,85	1,04	1,32
25	25	7		0,75	0,91	1,15
30	30	10		0,95	1,15	1,48
30	40	10			1,27	1,63	1,96
30	40	15			1,39	1,79	2,16
30	50	10			1,39	1,79	2,16
40	40	10			1,51	1,95	2,36
40	40	15			1,62	2,10	2,55	2,97
40	45	15			1,68	2,18	2,65	3,09
40	50	15			1,74	2,26	2,75	3,20
40	60	15			1,86	2,42	2,94	3,44
40	60	20			1,98	2,57	3,14	3,67
40	80	20			2,21	2,89	3,53	4,14
45	45	15			1,80	2,34	2,85	3,32
45	70	20			2,21	2,89	3,53	4,14
50	50	15			1,98	2,57	3,14	3,67	4,65
50	80	15			2,33	3,05	3,73	4,38	5,59	6,67
50	80	20			2,45	3,20	3,93	4,62	5,90	7,07
50	100	20			2,68	3,52	4,32	5,09	6,53	7,85
50	120	20			2,92	3,83	4,71	5,56	7,16	8,64
60	50	15				2,89	3,53	4,14	5,28	6,28	7,16
60	60	15				3,05	3,73	4,38	5,59	6,67	7,63
60	60	20				3,20	3,93	4,62	5,90	7,07	8,10
60	80	15				3,36	4,12	4,85	6,22	7,46	8,57
60	100	20				3,83	4,71	5,56	7,16	8,64	9,99
60	120	25				4,30	5,30	6,26	8,10	9,81	11,40
60	150	30				4,93	6,08	7,21	9,36	11,38	13,28
60	180	30				5,40	6,67	7,91	10,30	12,56	14,70
60	200	30				5,71	7,07	8,38	10,93	13,25	15,64
70	100	20				4,14	5,10	6,03	7,79	9,42	10,93
70	120	25				4,62	5,69	6,74	8,73	10,60	12,34
70	150	30				5,24	6,48	7,68	9,99	12,17	14,22
70	180	30				5,71	7,07	8,38	10,93	13,35	15,64
70	200	30				6,03	7,46	8,85	11,56	14,13	16,58
80	60	20				3,83	4,71	5,56	7,16	8,64	9,99
80	80	25				4,30	5,30	6,26	8,10	9,81	11,40
80	100	25				4,62	5,69	6,74	8,73	10,60	12,34
80	100	30				4,77	5,89	6,97	9,04	10,99	12,81
AVVERTENZA: I valori contenuti nella presente tabella sono da considerarsi puramente indicativi e non vincolanti. Si lascia pertanto al progettista la responsabilità della loro interpretazione.
Tabella dimensioni e pesi profili aperti a C UNI EN 10162
Dimensioni in mm			S Spessore mm
			1	1,2	1,5	2	2,5	3	4	5	6
A	B	C	Peso Kg/ml
80	120	30				5,00	6,28	7,44	9,67	11,78	13,75
80	150	30				5,56	6,87	8,15	10,61	12,95	15,17
80	180	30				6,03	7,46	8,85	10,61	12,95	15,17
80	200	30				6,34	7,85	9,33	12,18	14,92	17,52
80	240	30				6,97	8,64	10,27	13,44	16,49	19,41
80	280	30				7,60	9,42	11,21	14,70	18,06	21,29
80	320	30				8,23	10,21	12,15	15,95	19,63	23,17
100	100	30					6,67	7,91	10,30	12,56	14,70
100	150	30					7,65	9,09	11,87	14,52	17,05
100	200	30					8,64	10,27	13,44	16,49	19,41
100	250	30					9,62	11,45	15,01	18,45	21,76
100	300	30					10,60	12,62	16,58	20,41	24,12
120	120	30					7,85	9,33	12,18	14,92	17,52
120	200	30					9,42	11,21	14,70	18,06	21,29
120	280	30					10,99	13,09	17,21	21,20	25,06
140	140	30					9,03	10,74	14,07	17,27	20,35
140	220	30					10,60	12,62	16,58	20,41	24,12
140	300	30					12,17	14,51	19,09	23,55	27,88
140	380	30					13,74	16,39	21,60	26,69	31,65
160	160	30					10,21	12,15	15,95	19,63	23,17
160	240	30					11,78	14,04	18,46	22,77	26,94
160	320	30					13,35	15,92	20,98	25,91	30,71
160	400	30					14,92	17,80	23,49	29,05	34,48
180	180	30					11,38	13,56	17,84	21,98	26,00
180	260	30					12,95	15,45	20,35	25,12	29,77
180	340	30					14,52	17,33	22,86	28,26	33,54
200	200	30					12,56	14,98	19,72	24,34	28,83
200	280	30					14,13	16,86	22,23	27,48	32,59
AVVERTENZA: I valori contenuti nella presente tabella sono da considerarsi puramente indicativi e non vincolanti. Si lascia pertanto al progettista la responsabilità della loro interpretazione.
