Profilo aperto ad L a lati disuguali

Profili aperti ad L con lati disuguali.

Profili aperti a L con lati uguali, formati a freddo da nastro, secondo la norma europea UNI EN 10162.
 La presente norma specifica le dimensioni e le tolleranze sulla sezione trasversale dei profilati d'acciaio laminati a freddo prodotti su profilatrici a rulli.

Materiale impiegato: acciaio al carbonio non legato laminato a caldo per impiego strutturale e generico: (UNI EN 10025-2):  S235JR, S275JR, S275J0, S275J2, S355J0, S355J2, S355K2. (UNI EN 10025-3, UNI EN 10025-4 , UNI EN 10025-5)
Spessori: da mm 2 a 6 eventuale rivestito a bagno di zinco secondo norma  UNI EN ISO1461

Materiale impiegato:acciaio al carbonio non legato laminato a caldo e rivestito di zinco o alluminio per impiego strutturale (UNI EN 10147): S220GD, S250GD, S280GD, S320GD,  S350GD, S390GD, S420GD, S450GD, S550GD
Spessori: da mm 2 a 6

Materiale impiegato:acciaio laminato a freddo da nastro lucido a freddo e rivestite di zinco a caldo con il metodo Sendzimir nella  qualità  DX51D UNI EN 10142 rivestito prevalentemente di zinco a caldo non è annoverabile tra gli acciai strutturali sopra indicati ma viene comunemente adoperato per la sua duttilità per formatura  a freddo per impieghi generici.
Spessori: da mm 0,8 a 2

Lunghezze commerciali 6 Mt , su richiesta a misure personalizzate.

Si effettuano tagli e forature.

Campi d’impiego. Costruzioni di strutture portanti per capannoni, prefabbricati cerchiature, rinforzi, secondo norme UNI EN 1090-2 , UNI EN 1090-4 , oltre a bordature di manufatti ecc.
Vantaggi: Materiale leggero, molti campi d’impiego, economico, robusto, facile da tagliare, forare e saldare, oltre che avvitare e rivettare, ecc

La Co.Metal commercio metalli, prodotti siderurgici opera in Sicilia effettuando consegne a domicilio in tutte le provincie della Sicilia: Palermo, Trapani, Agrigento, Enna, Caltanissetta, Ragusa, Siracusa, Catania e Messina.  Effettuiamo anche forniture e spedizioni nel resto d' Italia e Malta.





Tabella

Tabella dimensioni e pesi profili aperti ad L a lati disuguali UNI EN 10162

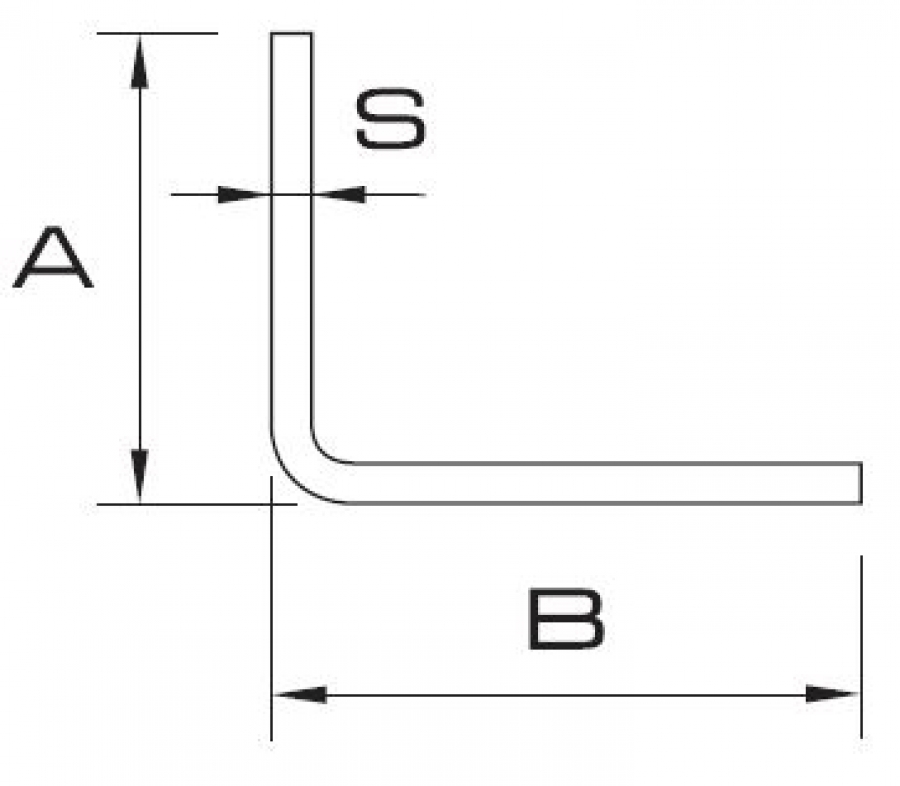

Dimensioni in mm		S Spessore mm
		1	1,2	1,5	2	2,5	3	4	5	6
A	B	Peso Kg/ml
10	20		0,26	0,32
15	20		0,31	0,38	0,49
15	25		0,35	0,44	0,57
15	30		0,40	0,49	0,64	0,79
15	40		0,50	0,61	0,80	0,98
20	25			0,49	0,64	0,79	0,92
20	30			0,55	0,72	0,88	1,04
20	35			0,61	0,80	0,98	1,15
20	40			0,67	0,88	1,08	1,27
20	45			0,73	0,96	1,18	1,39
20	50			0,79	1,04	1,28	1,51
25	30			0,61	0,80	0,98	1,15
25	50			0,85	1,11	1,37	1,62
30	40			0,79	1,04	1,28	1,51
30	50			0,91	1,19	1,47	1,74
30	60			1,02	1,35	1,67	1,98	2,57
30	70			1,14	1,51	1,86	2,21	2,89
40	60				1,51	1,86	2,21	2,89	3,53	4,14
40	80					2,26	2,68	3,52	4,32	5,09
40	100					2,65	3,16	4,14	5,10	6,03
50	80					2,45	2,92	3,83	4,71	5,56
50	100					2,85	3,39	4,46	5,50	6,50
60	80					2,65	3,16	4,14	5,10	6,03
60	100					3,04	3,63	4,77	5,89	6,97
60	120					3,43	4,10	5,40	6,97	7,91
70	100					3,24	3,86	5,09	6,28	7,44
70	120					3,63	4,33	5,71	7,07	8,38
70	140					4,02	4,80	6,34	7,85	9,33
80	120					3,83	4,57	6,03	7,46	8,85
80	140					4,22	5,04	6,66	8,24	9,80
80	160					4,61	5,51	7,28	9,03	10,74
100	160					5,00	5,98	7,91	9,81	11,68
100	180					5,40	6,45	8,54	10,60	12,62
100	200					5,79	6,92	9,17	11,38	13,56
120	180					5,79	6,92	9,17	11,38	13,56
120	200					6,18	7,39	9,80	12,17	14,51
120	220					6,57	7,87	10,42	12,95	15,45
140	200					6,57	7,87	10,42	12,95	15,45
140	220					6,97	8,34	11,05	13,74	16,39
140	240					7,36	8,81	11,68	14,52	17,33
160	220					7,36	8,81	11,68	14,52	17,33
160	240					7,75	9,28	12,31	15,31	18,27
160	260					8,14	9,75	12,94	16,09	19,22
180	240					8,14	9,75	12,94	16,09	19,22
180	260					8,54	10,22	13,56	16,88	20,16
180	280					8,93	10,69	14,19	17,66	21,10
200	260					8,93	10,69	14,19	17,66	21,10
200	280					9,32	11,16	14,19	18,45	22,04
200	300					9,71	11,63	15,45	19,23	22,98
AVVERTENZA: I valori contenuti nella presente tabella sono da considerarsi puramente indicativi e non vincolanti. Si lascia pertanto al progettista la responsabilità della loro interpretazione.
